搬送 空気輸送
吹上しない圧送用ロータリバルブ
貫流式(ブロースルー)ロータリバルブRVKにエゼクター機構を内蔵。ブロースルー方式による優れた付着防止性能を維持しながら、高効率な負圧発生を実現した高性能ロータリバルブです。
用途
付着しやすい原料
比重が軽い輸送物(0.5以下)
FEATURE
吹上しない圧送用ロータリバルブの特徴
- 軽量粉体も確実に供給
- クリアランスの調整で高温の搬送物も対応可能
- エア抜き不要のブリッジレス構造
- セラミックタイル貼りで摩耗粉体にも対応可能(※1)
- タンク下に直接設置可能
- タングステンカーバイト溶射により高温摩耗粉体にも対応可能
※1 エポキシ樹脂接着のため60℃以上は不可

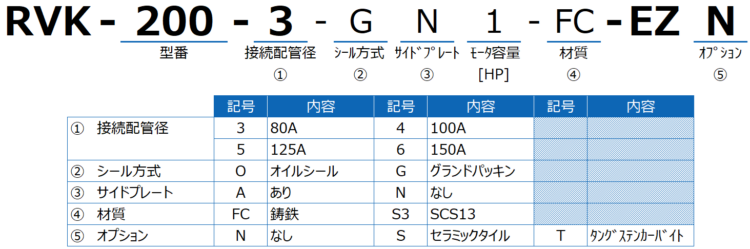

型式表記

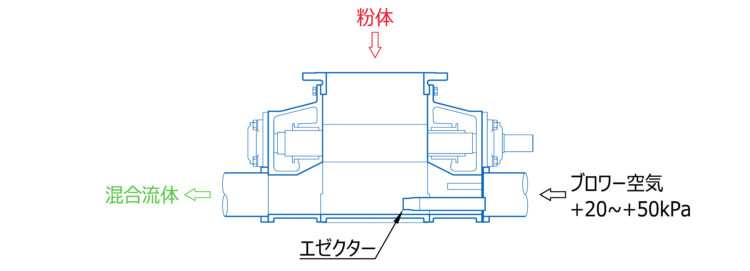

概略図
ブロワ―空気 ≧ 輸送圧⼒ + 負圧発⽣圧⼒ となるように調整します
オプション

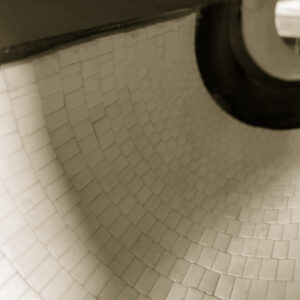

▲セラミックタイル貼り

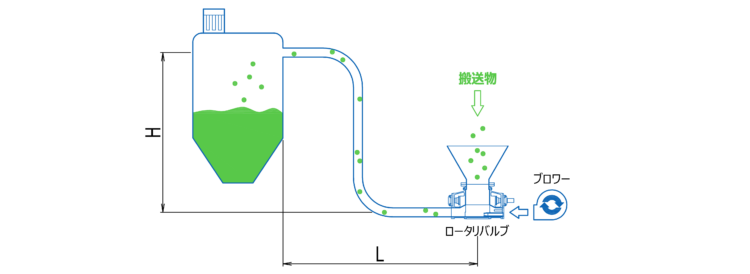

エゼクター使用時の能力表
| 型式 | 配管 | 能力 kg/h |
輸送距離 (L+H) m |
ブロワー | ||
| 風量 ㎥/min |
圧力 kPa |
所要動力 kW |
||||
| RVK-200 | 65A | 500 | 10 | 5.0 | 25 | 5.5 |
| 80A | 600 | 15 | 6.8 | 25 | 7.5 | |
| RVK-250 | 80A | 1200 | 15 | 6.8 | 30 | 7.5 |
| 100A | 3000 | 15 | 10.5 | 35 | 11 | |
| RVK-300 | 100A | 5000 | 15 | 10.5 | 40 | 11 |
| 125A | 7000 | 15 | 20.0 | 40 | 15 | |
※ 能力は吹上げしない範囲です(目安)。比重0.8にて計算した値です。
