RESULTS
窯業・土石 乾燥・冷却
コニカルドライヤ
エリア
三重県
取扱原料
無機ペレット
内容
無機ペレットの加熱、反応、乾燥
設備仕様
機種：VCD-4500特型
処理能力：2500L/バッチ
所掌範囲
コニカルドライヤ及び付帯機器の機械設計・電気設計・据付工事・配管工事
SUMMARY
プロジェクト概要・課題

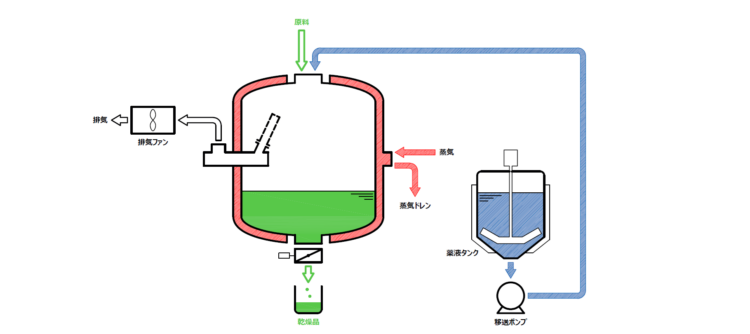

- 本体を自動で定位置停止させ、受け入れホッパから原料の受け入れを行います。
- 薬液を流量管理して必要量コニカルへ供給します。
- 熱媒体を乾燥機ジャケットへ供給し、原料を加熱します。
- 本体自体を回転させることにより撹拌乾燥します。
限られたスペースでの容量確保
通常の円錐型コニカルドライヤでは設置予定場所の高さ制約に収めることが出来なかったが、原料の安息角が小さいことから、直胴部を長くした特殊形状で設計して容量を確保しました。
作業安全面での配慮 (1)
大型の本体が回転する装置につき周囲を安全柵で囲み、停止中のみ機側での作業が行えるようインターロックを設けました。
作業安全面での配慮 (2)
上部投入口付近での高所点検用に、本体自体に広めのステージを取り付けました。
