RESULTS
化学 乾燥・冷却
ドラムフレーカー
顧客名
大内新興化学工業株式会社 様
エリア
福島県
取扱原料
ゴムの老化防止剤
内容
高温溶融原料の冷却固化
設備仕様
機種：SDF-5.6型
処理能力：330kg/h
所掌範囲
ドラムフレーカーの機械設計・電気設計・据付工事・配管工事
SUMMARY
プロジェクト概要・課題

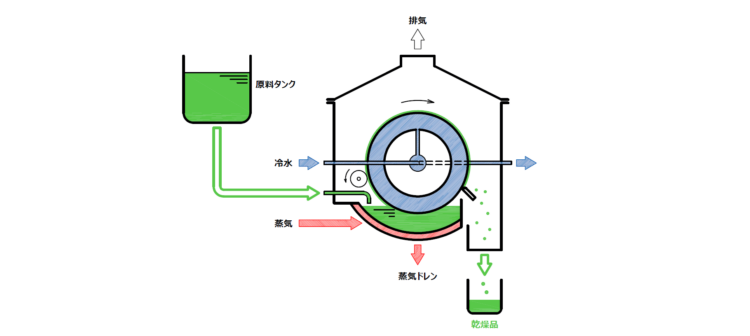

- 高温の溶融原料をドラム下に設けた槽で受け入れ、水冷ドラムに薄膜付着させます。
- 原料受け入れ槽はジャケット構造で、蒸気加熱することにより槽内で冷却固化が進まないよう対策しています。
- ドラムに付着した原料はドラムが1回転する間にドラムと熱交換することで固形化します。
- 固形化した原料はドラムに当てたスクレーパに達するとかき落とされ、フレーク状に排出されます。
他社製機器からの更新対応
他社製のドラムフレーカーが老朽化して更新が必要になり、弊社試験センターのシングルドラム試験機で能力確認と製品の出来栄えを確認した上で更新を進めました。
冷却水温度制御の追加
冷却水の温度が外気温の影響を受けていたことから、一定温度に調節する機能を追加することを提案してご採用いただきました。
膜厚調整ロールの追加
既設機にはなかった膜厚を調整する補助ロールを提案してご採用いただき、機器サイズを大型化させることなく組み込みました。
