RESULTS
食品・医薬 乾燥・冷却
コニカルドライヤ
顧客名
室町ケミカル株式会社 様
エリア
福岡県
取扱原料
医薬品 (湿粉)
内容
湿粉の真空乾燥
設備仕様
機種：VCD-1000型
処理能力：600L/バッチ
所掌範囲
コニカルドライヤ及び付帯機器の機械設計・電気設計・据付工事・配管工事
SUMMARY
プロジェクト概要・課題

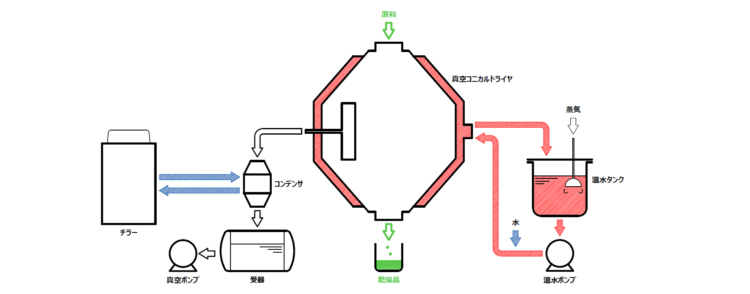

- 原料を乾燥機内へ充填して、本体自体を回転させることにより撹拌乾燥します。
- 温水タンクより温水を乾燥機ジャケットへ供給し、原料を加熱します。
- 真空ポンプにより乾燥機内の真空引きを行うことで、沸点を下げながら乾燥を行います。
- 排気ライン中のコンデンサにより、蒸発気体に含まれる溶剤を凝縮回収します。
品種替え時の清掃が容易
コニカル本体内には排気用の吸引管が備え付けられているのみで、内壁はフラットに設計しています。
粉体の全量排出、内部洗浄による清掃も容易に行えます。
製品排出時の冷却に対応
温水加熱終了後に温水ラインへ水を供給して希釈することで、ジャケット内の温度を速やかに下げる操作を行えるよう配管設計しました。
