化学 乾燥・冷却
棚式真空乾燥機
顧客名
化学メーカー
内容
棚式乾燥機における原料真空乾燥及び排気中に含まれる溶剤回収
所掌範囲
棚式乾燥機及び付帯機器の機械設計・据付工事・電気設計
SUMMARY
プロジェクト概要・課題

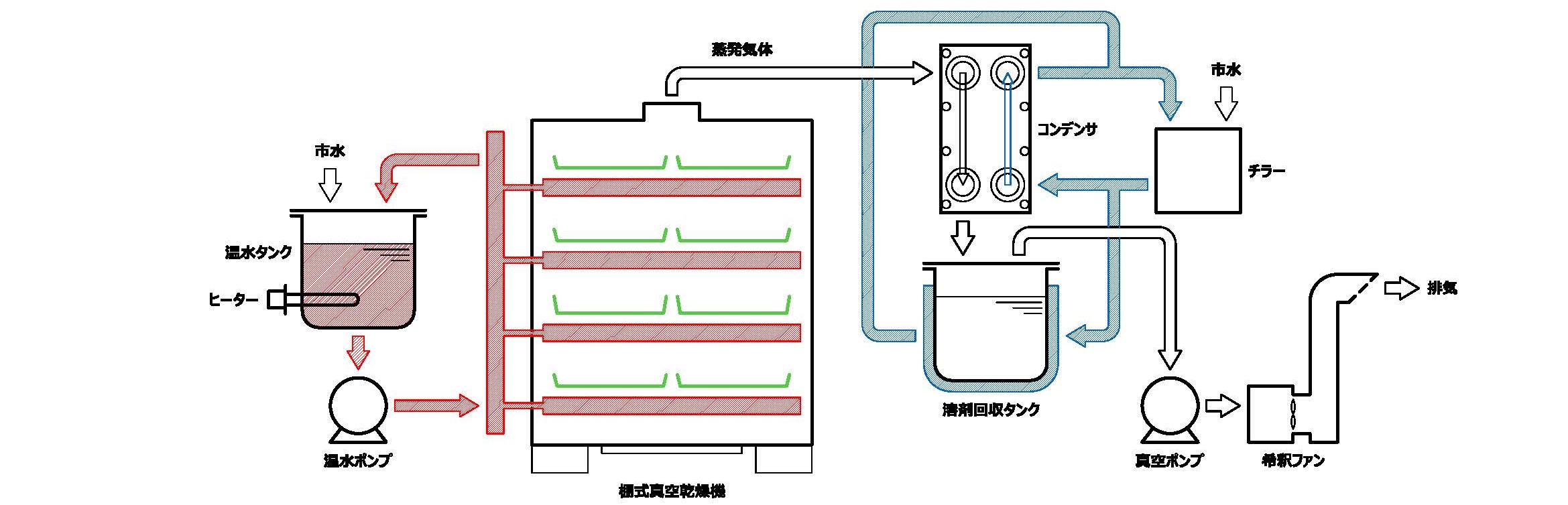

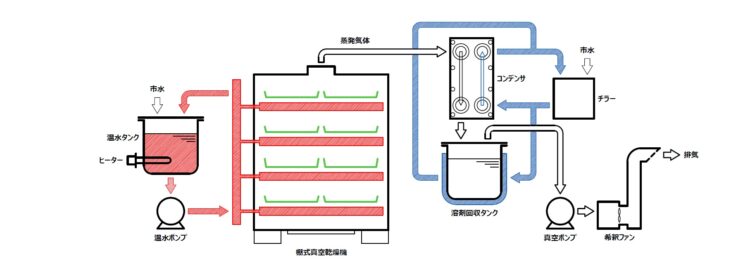

- 原料を棚式真空乾燥機のトレイへ充填し、既定の運転プログラムにて乾燥させます。
- 温水タンクより温水を乾燥機棚段へ供給し、原料を加熱します。
- 真空ポンプにより乾燥機庫内の真空引きを行うことで、沸点を下げながら乾燥を行います。
- 排気ライン中のコンデンサにより、蒸発気体に含まれる溶剤を凝縮回収します。
溶剤回収効率向上
回収溶剤の沸点が低いため、凝縮回収した溶剤が回収タンク2次側で再蒸発して回収率が落ちることが考えられました。
そのため、溶剤回収タンクへ水冷フルジャケットを追加して沸点以下の低温に保つことで再蒸発を防ぐ方策を取り入れました。
運転プログラムのカスタマイズ化
多品種の生産工程に対し、オペレーターが容易に対応できるよう運転プログラムのパターン登録機能を導入しました。
