PRODUCTS

集塵

UP,UPG型集塵機

中型(250㎥/min)から大型(3500㎥/min)の集塵機です。設置スペースや仕様原料に合わせてオーダーメイドで製作します。
専用設計で、FRPコートや特殊塗装などの対応も実績があります。

用途
高温対応でキルンなどの排気ガス処理に
集塵ダクトとセットで設備全体の環境改善に

FEATURE

UP,UPG型集塵機の特徴

ろ布上抜タイプで取替簡単。汚れない
サイドフロー上昇遅い
ろ過面積選定自由
パルス音静粛・バルブ地上で点検
省エネジェットパルス
安定した性能保持
簡単に集塵能力UP可能

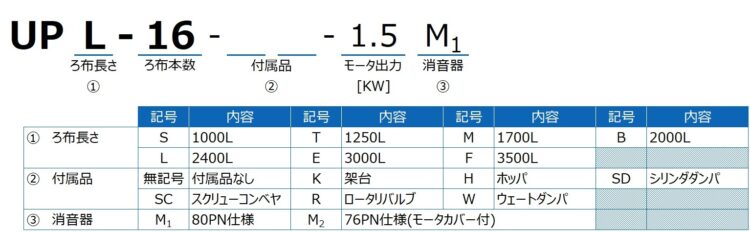

〇UP型(ろ布径φ133)の型式表記

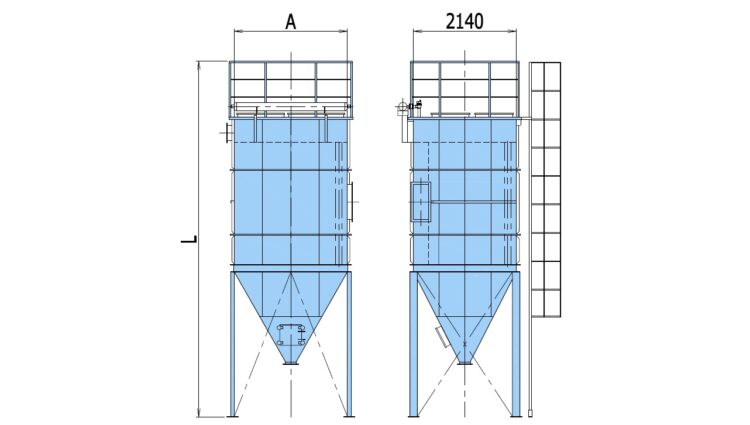

UP型の標準仕様と外形図

型式	仕様			主要寸法 (mm)
型式	ろ布本数	ろ布面積 (㎡)	処理風量 (㎥/min)	A	L
UPF-32	32	46.4	70	1120	8200
UPF-40	40	58.0	87	1340	8200
UPF-48	48	69.6	104	1560	8200
UPF-56	56	81.2	122	1900	8200
UPF-72	72	104.4	157	2340	8400
UPF-96	96	139.2	209	3120	8400
UPF-120	120	174.0	261	3900	8550
UPF-144	144	208.8	313	4680	8550
UPF-168	168	243.6	365	5460	8550
UPF-192	192	278.4	418	6240	8550
UPF-216	216	313.2	470	7020	8550
UPF-240	240	348.0	522	7800	8550

※ 処理風量はろ布通過速度1.5m/minの場合です。
※ 型式はろ布長さ3500mmの場合です。ろ布長さが変わる場合、ろ布面積・処理風量はろ布長さに比例し、また、高さLはろ布長さ増減分、高く・低くなります。
※ L寸法は、ダスト排出部の付属品により変わります。
※ 上表以外の仕様にも対応可能です。

〇UPG型(ろ布径φ150)の型式表記

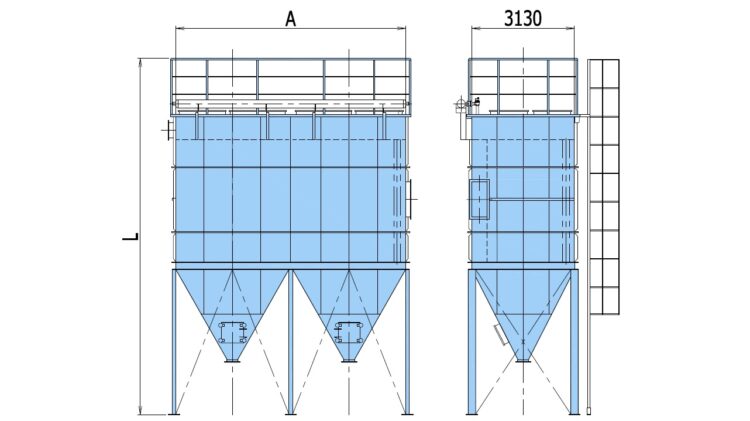

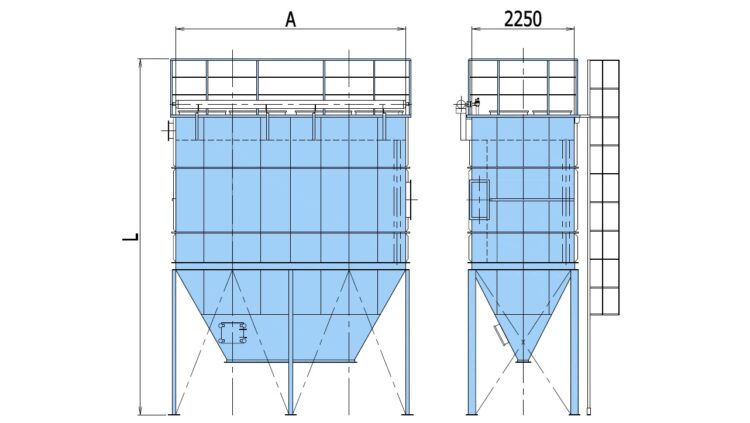

UPG型の標準仕様と外形図

① 1系列の本数8本

型式	仕様			主要寸法 (mm)
型式	ろ布本数	ろ布面積 (㎡)	処理風量 (㎥/min)	A	L
UPG4-64	64	120	180	2160	9800
UPG4-80	80	150	225	2760	9800
UPG4-96	96	180	270	3360	9800
UPG4-112	112	210	315	3840	9800
UPG4-128	128	240	360	4320	9800
UPG4-144	144	270	405	5040	9800
UPG4-160	160	300	450	5400	9800
UPG4-176	176	330	495	6120	9800
UPG4-192	192	360	540	6720	9800
UPG4-208	208	390	585	7200	9800
UPG4-224	224	420	630	7800	9800
UPG4-240	240	450	675	8400	9800
UPG4-256	256	480	720	8880	9800
UPG4-272	272	510	765	9480	9800

※ 処理風量はろ布通過速度1.5m/minの場合です。
※ 型式はろ布長さ4000mmの場合です。ろ布長さが変わる場合、ろ布面積・処理風量はろ布長さに比例し、また、高さLはろ布長さ増減分、高く・低くなります。
※ L寸法は、ダスト排出部の付属品により変わります。
※ 上表以外の仕様にも対応可能です。

② 1系列の本数12本

型式	仕様			主要寸法 (mm)
型式	ろ布本数	ろ布面積 (㎡)	処理風量 (㎥/min)	A	L
UPG7-180	180	594	891	4200	14150
UPG7-216	216	713	1070	5040	14150
UPG7-252	252	812	1218	5880	14150
UPG7-288	288	914	1371	6720	14150
UPG7-324	324	1015	1523	7560	14150
UPG7-360	360	1188	1782	8400	14150
UPG7-396	396	1307	1961	9240	14150
UPG7-432	432	1426	2139	10080	14150
UPG7-468	468	1544	2316	10920	14150
UPG7-504	504	1663	2495	11760	14150
UPG7-540	540	1782	2673	12600	14150
UPG7-576	576	1901	2852	13440	14150
UPG7-648	648	2138	3207	15120	14150
UPG7-720	720	2377	3566	16800	14150

※ 処理風量はろ布通過速度1.5m/minの場合です。
※ 型式はろ布長さ7000mmの場合です。ろ布長さが変わる場合、ろ布面積・処理風量はろ布長さに比例し、また、高さLはろ布長さ増減分、高く・低くなります。
※ L寸法は、ダスト排出部の付属品により変わります。
※ 上表以外の仕様にも対応可能です。
