集塵
サイクロン
含塵ガスを円筒内で旋回させ、遠心力によって粉塵を外壁側に移動させて分離します。
粒子は重力で下部に沈降し、清浄化された空気は上部から排出されます。
サイクロン単体をケーシング内に多数設置し、大風量処理が可能なマルチサイクロンもラインナップしています。
用途
バグフィルタの前段に設置し、ろ布寿命長期化として
大量の粉塵を処理する一次集塵装置として
FEATURE
サイクロンの特徴
- 高温ガスでも対応
- 高濃度の粗･中粒径粉塵の集塵に適している
- サイクロン単体を多数設置し、大風量処理が可能 (マルチサイクロン)

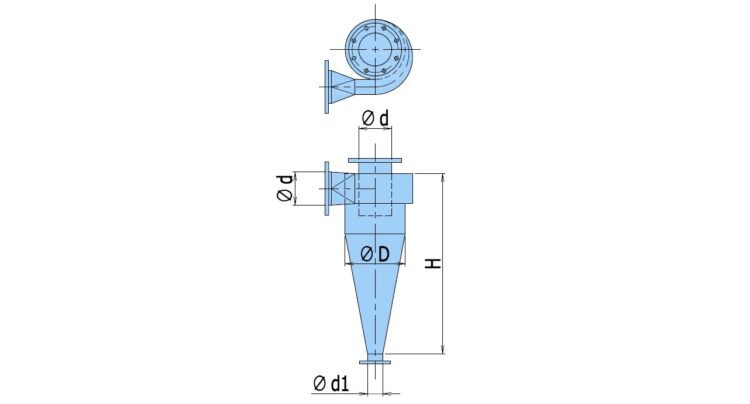

標準仕様と外形図
| 処理風量 ㎥/min |
主要寸法 (mm) | |||
| D | H | d | d1 | |
| 10 | 300 | 900 | 150 | 75 |
| 20 | 420 | 1260 | 210 | 105 |
| 30 | 520 | 1560 | 260 | 130 |
| 40 | 600 | 1800 | 300 | 150 |
| 50 | 660 | 1980 | 330 | 165 |
| 60 | 720 | 2160 | 360 | 180 |
| 70 | 800 | 2400 | 400 | 200 |
| 80 | 860 | 2580 | 430 | 215 |
| 90 | 900 | 2700 | 450 | 225 |
| 100 | 940 | 2820 | 470 | 235 |
| 110 | 1000 | 3000 | 500 | 250 |
| 120 | 1040 | 3120 | 520 | 260 |
| 130 | 1060 | 3180 | 530 | 265 |
| 140 | 1120 | 3360 | 560 | 280 |
| 150 | 1160 | 3480 | 580 | 290 |
※ サイクロン本体胴径 (D)：φ300～φ1160
※ 処理風量：10~150㎥/min

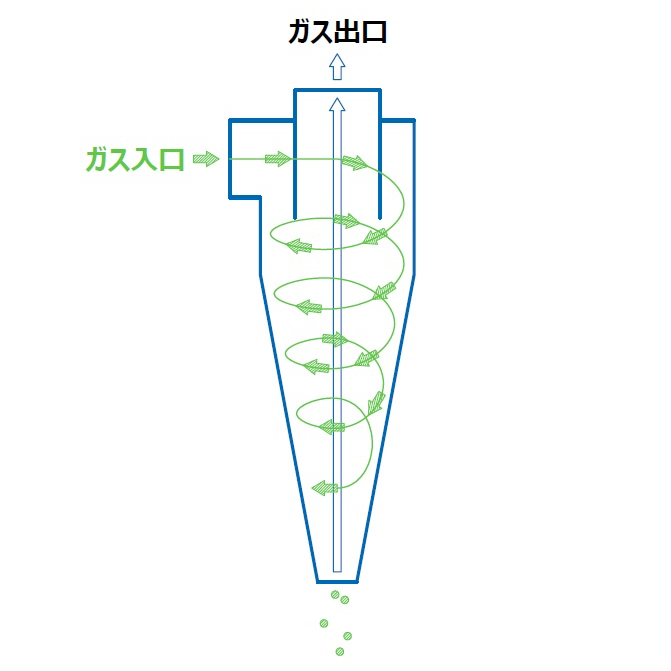

概略図
サイクロンの応用例

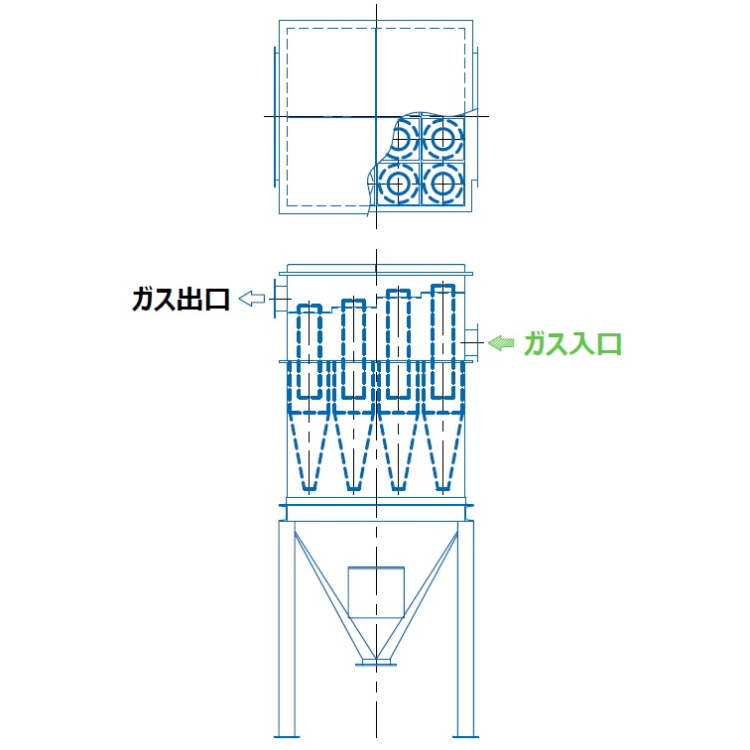

マルチサイクロン：
サイクロン単体をケーシング内に多数設置し、大風量処理が可能です。
